C系列快速接頭

所屬類別：C系列快換接頭

產品特點：快速接頭配套設備：驅動液壓扳手、中空液壓扳手、套筒、過渡套、高壓軟管

售后QQ：
售后QQ：

咨詢熱線：15053431276

詳細內容

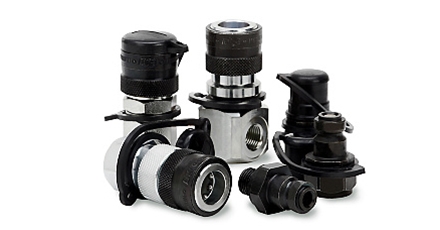

超高壓液壓產品, 公接頭及母接頭

c2001系列，200MPa

提供兩種標準的 c2001系列，提供正面設計，用于滾筒、螺栓緊固工具、軸承拆卸工具和其它用途。其外部尺寸很小，具有標準的防滴漏連接及斷連。所有外露部件均為鍍鋅鋼材質。該系列包括安全圈設計。安全圈具有防意外斷連的鎖緊套。聯軸器和接頭由化學鍍鎳不銹鋼做成，用于腐蝕環境。該系列還包括以 90° 角旋轉連接的聯軸器，用于狹窄空間。整個液壓系統的壽命得以延長。聯軸器和接頭都具有標準的塑膠防塵蓋。可定制鋁防塵蓋。

技術數據
正常通徑:	2.5 毫米 (3/32")
流量:	6.0 升/分鐘 (1.3 GPM 英制)
大工作壓力:	200.0 MPa
小爆破壓力:	300.0 MPa
溫度范圍:	-30oC — +100oC (-22oF — +212oF)
母接頭材質:	硬化鋼鍍鋅。
公接頭材質:	硬化鋼鍍鋅。
密封材料:	Nitrile (NBR)（其他密封材料請與CEJN聯系）

壓降為0.4兆帕時的流量

油量

壓降, MPa

流量, l/min. (GPM UK)

母接頭	備注	連接	長度	直徑	扳手尺寸	循環扭矩（Nm）	推薦密封方式
內螺紋	-	G 1/8	53.8	28	24	40-50	T1*
	-	G 1/4"	61.3	28	24	40-50	CMS*
	-	1/4" NPT	58.3	27.7	24	50-60	-
內螺紋帶角度連接	-	G 1/4"	66.6	35	28	50-60	T4*
	綜合旋轉	G 1/4"	65.8	28	22	40-50	CMS*

安全鎖緊的母接頭	備注	連接	長度	直徑	扳手尺寸	循環扭矩（Nm）	推薦密封方式
內螺紋	-	1/4" NPT	58.3	27.7	24	50-60	-
	-	G 1/4"	61.3	27.7	24	40-50	CMS*

無閥接頭	備注	連接	長度	直徑	扳手尺寸	循環扭矩（Nm）	推薦密封方式
外螺紋	-	G 1/4"	40.5	25.4	22	80-90	W*

公接頭	備注	連接	長度	直徑	扳手尺寸	循環扭矩（Nm）	推薦密封方式
內螺紋	-	G 1/8	33.3	19.2	17	40-50	T1*
	-	G 1/4"	38	25.4	22	40-50	CMS*
	-	1/4" NPT	35.7	24.7	22	30-40	-
	不銹鋼閥；鋼鍍鎳	G 1/4"	38	25.4	22	40-50	CMS*

快速接頭
